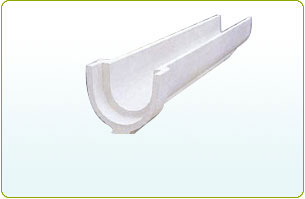

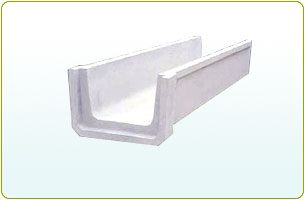

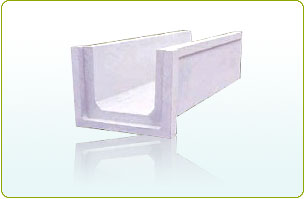

HOME > 콘크리트제품 > 벤치플륨관 (수로관)

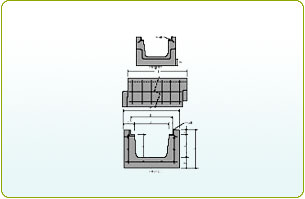

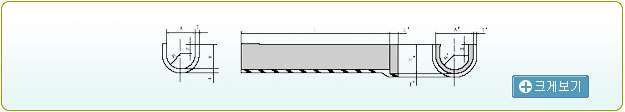

호칭	치 수 (mm)											참고중량(kg)
호칭	A	A'	H	H'	T	T'	L	L'	h	R	R'	참고중량(kg)
200	210	279	200	234	28	28	2000	100	100	100	134	85
250	260	332	240	276	30	30			115	125	100	110
300	310	390	275	315	32	32			125	150	190	135
350	360	446	315	358	35	35		120	140	175	218	170
400	425	517	350	396	38	38	2000	120	150	200	246	200
450	480	590	390	445	45	45		140	165	225	280	270
500	530	654	425	487	52	52			175	250	312	335
									200	280	348	420
600	640	780	500	570	60	60	2000			330	370	460
700	745	905	575	655	70	70			225	350	430	480
800	845	1025	650	740	80	80			250	400	490	620
920	965	1165	740	840	90	90			280	460	500	800
1000	1055	1275	800	910	100	100			300	500	610	950

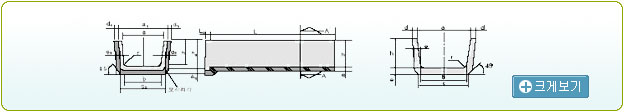

호칭	중앙부치수(mm)								참고 중량 (kg)	소켓부치수(mm)
호칭	a	b	c	d	e	h	r	L	참고 중량 (kg)	as(5)	cs(5)	ds(5)	es(5)	hs(5)	ls(5)
200	200	170	205	30	35	150	30	2000	91	261 이상	239 이상	27 이상	30 이상	185 이상	50 이상
250	250	215	250			175	30		110	311 이상	284 이상			210 이상
300	300	260	300		40	200	40		140	361 이상	334 이상			240 이상
350	350	300	345	35	45	235	50		190	419 이상	384 이상	32 이상	35 이상	279 이상
400	400	345	395	40		260			230	479 이상	434 이상			309 이상
450	450	390	440	40	50	295			268	529 이상	479 이상			344 이상
500	500	435	490	45	55	320	60		330	589 이상	534 이상	36 이상	40 이상	374 이상
500	500	475	535			355			360	639 이상	584 이상	41 이상	45 이상	414 이상
600	600	520	580		60	380			410	687 이상	629 이상			437 이상
650	650	565	630		65	415	70		455	737 이상	679 이상			477 이상
700	700	610	680	50	70	440			550	797 이상	729 이상			507 이상
800	800	695	770	50	75	490			645	897 이상	824 이상	45 이상	50 이상	562 이상
900	900	785	870	55	85	550	80		818	1007 이상	929 이상	50 이상	55 이상	532 이상
1000	1000	875	965	55	90	600	80		940	1107 이상	1029 이상	54 이상	60 이상	687 이상

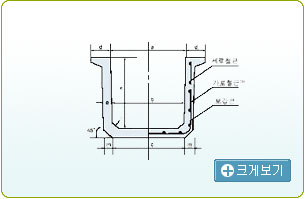

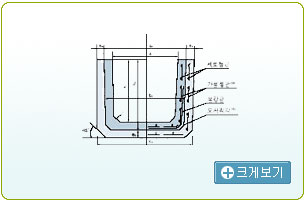

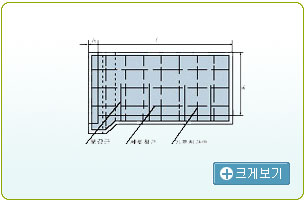

호 칭 명	소켓식중량(kg)	중앙부 치수													소켓부 치수
		안나미			밑나미		두 께			깊 이		i	l	허용차	as	cs	ds	es	hs	l'
		a	b	허용차	c	m	d	e	허용차	h	허용차	i	l	허용차	as	cs	ds	es	hs	l'
200	150	200	185	±3	225	20	60	40	±2	200	±2	30	1000 2000	±5	295 이상	360 이상	280 이상	40 이상	240 이상	50 이상
300A	150	300	285		325			40		200		30			395 이상	460 이상	380 이상	40 이상	240 이상
300B	209		285		335			45		250		35			405 이상	480 이상	390 이상	45 이상	295 이상
300C	280		280	±4	340		70	50		300		40			415 이상	495 이상	395 이상	50 이상	350 이상
400A	285	400	380		440		70	50		300					515 이상	595 이상	495 이상	50 이상	350 이상	60 이상
400B	344		380		450		75	55		350					525 이상	615 이상	505 이상	55 이상	405 이상
400C	415		370		450		80	60		400					535 이상	625 이상	505 이상	60 이상	460 이상
450A	420	450	420		480	30	80	60		400					585 이상	675 이상	555 이상	60 이상	460 이상
450B	500	450	420		490		85	65		450		50			595 이상	695 이상	565 이상	65 이상	515 이상
500A	434	500	470		530		80	60		400		45			635 이상	725 이상	605 이상	60 이상	460 이상
500B	476			±5	540		85	65	+3 -2	450	±3	50			645 이상	745 이상	615 이상	65 이상	515 이상
500C	570				550		90	70		500					655 이상	765 이상	625 이상	70이상	570 이상
600A	460	600	570		630		80	60		400					735 이상	825 이상	705 이상	60이상	460 이상
600B	680				650		90	70		500					755 이상	865 이상	725 이상	70 이상	570 이상
600C	756				660		95	75		600					765 이상	885 이상	735 이상	75 이상	675 이상
700	790	700	670		760										865 이상	985 이상	835 이상
800A	873	800	770		860										965 이상	1085 이상	935 이상
800B	990	800	770		850	40	100	80		700		60			975 이상	1105 이상	945 이상	80 이상	780 이상
900A	1080	900	860	±7	940		100	80	+5 -2	700	±5				1075 이상	1195 이상	1035 이상	80 이상	780 이상
900B	1170	900	860		950		105	85		800					1085 이상	1215 이상	1045 이상	85 이상	885 이상
1000A	1288	1000	960		1050		105	85		800					1185 이상	1315 이상	1145 이상
1000C	1500	1000	960		1080		110	90		1000					1185 이상	1365 이상	1195 이상
1200A	1410	1200	1150		1240		110	90		800					1410 이상	1540 이상	1360 이상	90 이상	1085 이상
1200B	1980	1200	1140		1280		130	110		1000					1436 이상	1515 이상	1375 이상	10 이상	890 이상
1500A	1610	1500	1450		1570		120	100		700		10			1716 이상	1786 이상	1665 이상	100 이상	800 이상
1500B	2100	1500	1420		1560		130	110		1000		10			1736 이상	1796 이상	1655 이상	110 이상	1000 이상
